Typy hydraulických hadíc

Spoločnosť KOHAFLEX pri výrobe vysokotlakých, hydraulických hadíc s koncovkami využíva nasledovné typy gumených hadíc:


  Hadica s jedným opletom (napr. GH1SN, GH1SC, GH1TE)

Hydraulicka hadica s dvomi opletmi   Hadica s dvomi opletmi (napr. GH2SN, GH2SC, GH2TE)

Hydraulicka hadica s štyrmi opletmi   Hadica so štvoritým opletom (napr. GH4SP, GH4SH)





Označenie hadice

KOHAFLEX

Odpovedajúca norma

Výstuž hadice

Dodávané svetlosti

Max. tlaková odolnosť

Gumené hydraulické
hadice

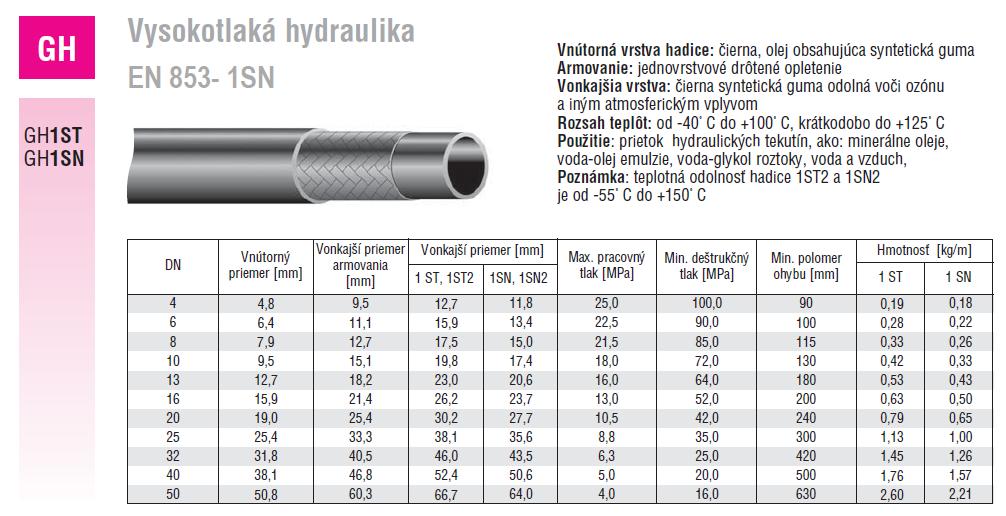

GH1SN

EN853,

SAE100 R1AT

1x oceľový oplet

DN6 až DN50

225bar (DN6)

GH1ST

EN853,

SAE100 R1A

1x oceľový oplet

DN6 až DN50

225bar (DN6)

GH1SC

EN857

1x oceľový oplet

DN6 až DN50

225bar (DN6)

GH2SN

EN853,

SAE100 R2AT

2x oceľový oplet

DN6 až DN50

400bar (DN6)

GH2ST

EN853,

SAE100 R2A

2x oceľový oplet

DN6 až DN50

400bar (DN6)

GH2SC

EN857

2x oceľový oplet

DN6 až DN50

400bar (DN6)



GH4SP

EN856

4x oceľový oplet

DN6 až DN50

(okrem DN8)

525bar (DN6)



GH4SH

EN856

4x oceľový oplet, špirálovo vinutý

DN20 až DN50

525bar (DN20)



GH2TE

EN854

2x textilný oplet

DN6 až DN25

75bar (DN6)

GH3TE

EN854,

SAE100 R3

 3x textilný oplet DN6 až DN100 145bar (DN6)


Termoplastové hydraulické hadice

PH OL7

EN855,

SAE100 R7

1x oplet z polyesterových vlákien

DN6 až DN25

200bar (DN6)

PH2040N

EN853, EN857, SAE100 R1

1x oceľový oplet

DN6 až DN32

300bar (DN6)

PH2370N

SAE100 R2

2x oceľový oplet

DN6 až DN25

400bar (DN6)
