Koncovky pre priemyselné hadice

Spojky KAMLOK

Sú asymetrické spojky používané na spájanie hadíc, potrubí a pevných inštalačných miest cisterien. Sú vyrábané podľa normy MIL 27487 alebo podľa normy DIN2828 (s tesnením na závitoch). Tlaková odolnosť je štandardne 16bar, pre špeciálne aplikácie môžu byť dodané s odolnosťou do 60bar (hlavne pre zasnežovacie systémy a otryskávanie).

Materiál spojok: hliník (АL), nerez (SS), mosadz (MS), polypropylén (PP)

Dodávané svetlosti: DN12-1/2“ až DN100-4“

Typy spojok:

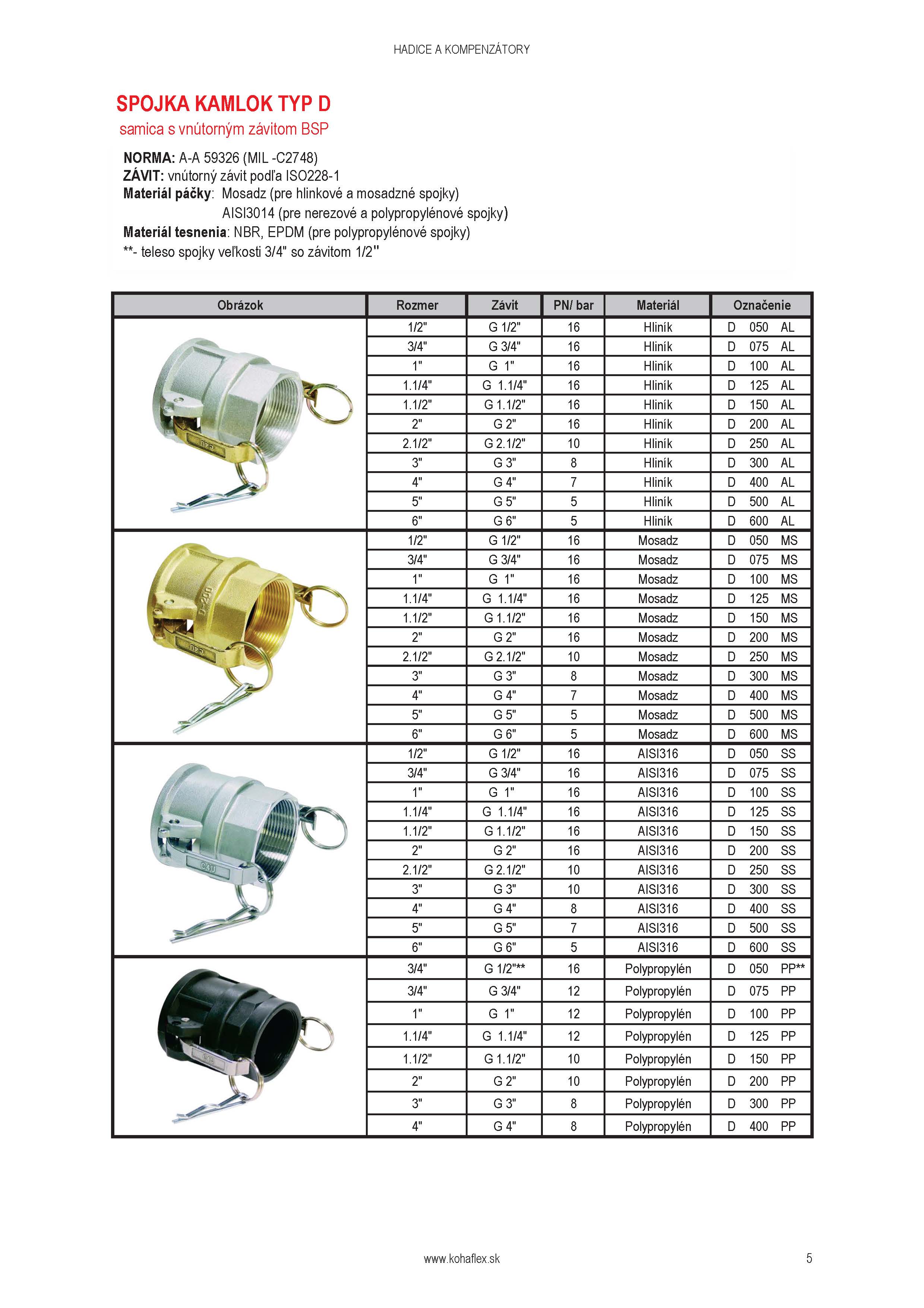

KAMLOK typ A- samec s vnútorným závitom KAMLOK typ B- samica s vonkajším závitom KAMLOK typ C- samica s tŕňom do hadice KAMLOK typ D- samica s vnútorným závitom







KAMLOK typ E- samec s tŕňom do hadice KAMLOK typ F- samec s vonkajším závitom KAMLOK typ DC- záslepka pre samec KAMLOK typ DP- záslepka pre samicu


Spojky SAFE-LOK (kompatibilné so spojkami KAMLOK)

Sú asymetrické spojky používané na spájanie hadíc, potrubí a pevných inštalačných miest cisterien. Sú vyrábané podľa normy MIL 27487 alebo podľa normy DIN2828 (s tesnením na závitoch). Tlaková odolnosť je štandardne 16bar. V porovnaní so štandardnými spojkami KAMLOK majú výhodu vo zvýšenej bezpečnosti, ktorá je zabezpečená bezpečným systémom uzatvárania. Bezpečnostný zámok je integrovaný do páčky spojky, pričom zámok zabezpečí aby nedošlo k nežiadúcemu rozpojeniu počas aplikácie. Pre otvorenie spojy je potrebné manuálne potiahnuť páčku do spodnej polohy. Bezpečnostný zámok nahrádza "kolíky", ktoré sa používajú pri bežných spojkách KAMLOK.
Spojky SAFE-LOK môžu byť kombinované so spojkami KAMLOK.


Materiál spojok: nerez (SS)

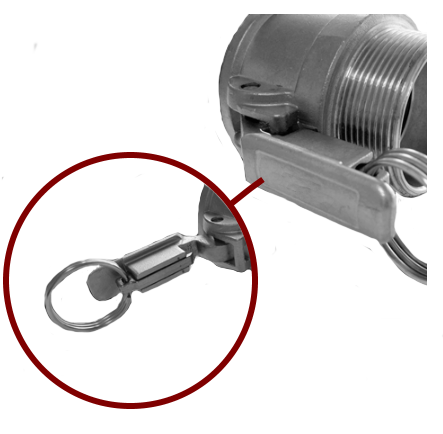

                                                                                                                                 Detail bezpečnostného zámku (klikni pre zväčšenie):
Dodávané svetlosti: DN19-3/4“ až DN100-4“

Typy spojok:

SAFE-LOK typ B - samica s vnútorným závitom SAFE-LOK typ D - samica s vnútorným závitom s PTFE tesnením na závite SAFE-LOK typ C- samica s tŕňom pre hadicu SAFE-LOK typ DC - záslepka pre samec KAMLOK



















Spojky STORZ

Sú symetrické spojky s bajonetovým uzamykacím systémom, ktorý je poistený objímkou. Sú určené pre napúšťanie a vypúšťanie tekutých neagresívnych médií, k preprave sypkých hmôt, k preprave sypkých produktov. Často používané pre spájanie požiarnych hadíc.

Materiál spojok: mosadz, hliník, nerez

Dodávané svetlosti: 2“, 2 1/2“, 3“, 4“.

Rozteč jazyčkov: 61mm, 81mm, 89mm, 115mm, 133mm

Typy spojok: s vonkajším závitom, s vnútorným závitom, s tŕňom do hadice, záslepka, redukcie

Používané označenie: 52-C, 75-B, 110-A

Rýchlospojka Storz   Rýchlospojka Storz                 Rýchlospojka Storz

Spojky TANKWAGEN DIN28450- cisternové spojky

Sú asymetrické spojky, ktoré sa používajú pre pripojenie cisterien na prepravu kvapalín, pevných látok a plynov, s výnimkou skvapalneného plynu a pary.
Zaisťovacie výstupky na samici (MK) zapadajú do okrajov samca (VK). Dochádza k pevnému spojeniu, ktoré je voči nežiaducemu rozpojeniu poistené zaisťovacou pákou. Na hadice sú pripájané pomocou hadicových tŕňov s vonkajším závitom.

Maximálny pracovný tlak do 25bar.
Pracovná teplota do 120°C v závislosti od použitých materiálov.

Materiál spojok: nerez, mosadz.

Dodávané svetlosti: DN50-2“, DN80-3“, DN100-4“.

Typy spojok: MK- samica, VK- samec, MB-zaslepka, VB- zátka.,



Rýchlospojka Tankwagen Rýchlospojka Tankwagen Rýchlospojka Tankwagen

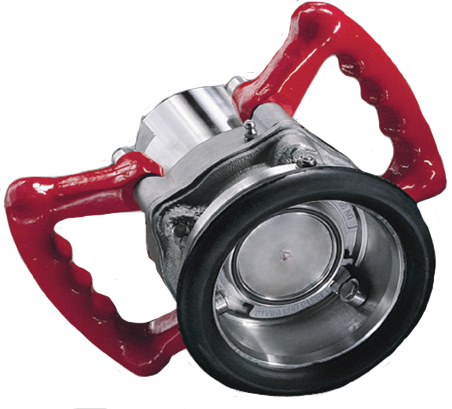

Spojky TODO-MATIC®, TODO-GAS®



 Sú bezokapové rýchlospojky, ktoré sa pre svoju vysokú bezpečnosť používajú pre rekuperáciu agresívnych pár, pre prenos agresívnych a petrochemických produktov. Svojou konštrukciou zabezpečujú suché spojenie a rozpojenie pod tlakom.


Maximálny pracovný tlak 25bar.
Pracovná teplota závisá od materiálu použitých tesnení.

Materiál: nerez, hliník, mosadz.

Dodávané svetlosti: DN19-3/4“ až DN150-6“

Typy spojok: s vnútorným závitom (BSP, NPT) alebo s prirubovým spojením




Spojenie CLAMP

Spojenie určené pre pracovné prostredie s požiadavkami na vysokú úroveň hygieny a čistoty. Najčastejšie používané v potravinárskom, farmaceutickom a chemickom prostedí. Spojenia CLAMP sú vyrábané podľa noriem DIN32676, ASME alebo ISO 1127.
Maximálny pracovný tlak 50bar do DN50, 40bar pre DN65 a DN80.

Materiál spojok: nerez, najčastejšie AISI316Ti

Materiál tesnenia: NBR, EPDM, FPM, PTFE

Dodávané svetlosti: DN15 až DN80

Pracovná teplota od -30°C do +300°C v závislosti od použitých materiálov tesnení

Rýchlospojka Clamp

Potravinárske šróbenia DIN11851

Používajú sa v potravinárskom priemysle na pripájanie gumených hadíc alebo spájanie oceľových potrubí.
Maximálny pracovný tlak 40bar do DN40, 25bar nad DN40.

Materiál spojok: nerez

Dodávané svetlosti: DN15 až DN100

Typy šróbení: tŕň do hadice s vonkajším závitom, tŕň do hadice s prievlečnou maticou, záslepka


Potravinárske šróbenia Potravinárske šróbenia

Potravinárske šróbenia SMS

Používajú sa v potravinárskom priemysle na pripájanie gumených hadíc alebo spájanie oceľových potrubí. Sú vyrábané podľa „Swedish Manufacturing standard- SMS“.
Maximálny pracovný tlak 6bar

Materiál spojok: nerez

Dodávané svetlosti: DN25 až DN100

Typy šróbení: tŕň do hadice s vonkajším závitom, tŕň do hadice s prievlečnou maticou, záslepka


Potravinárske šróbenia SMS Potravinárske šróbenia SMS
